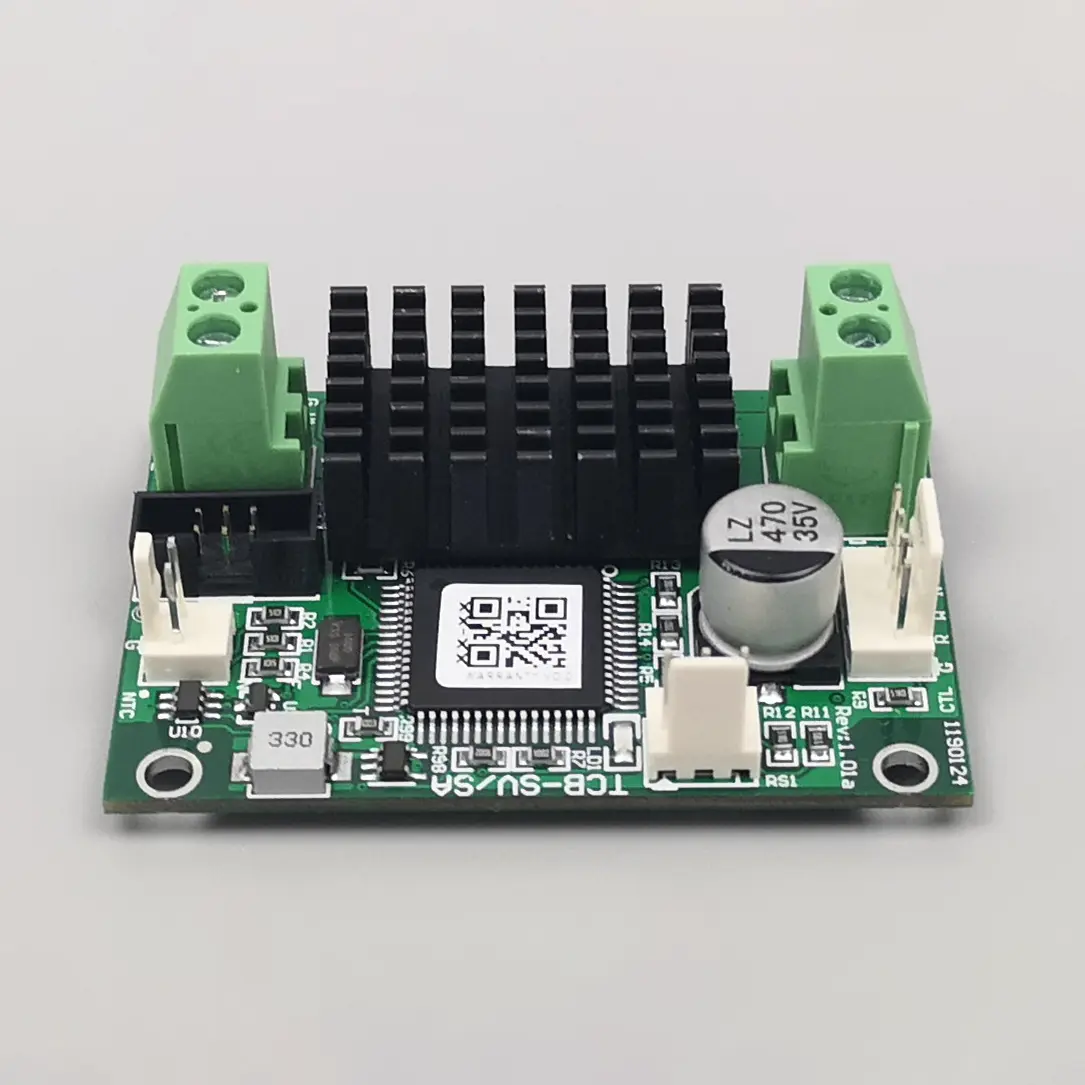

X-Meritan on ammattimainen kiinalainen TCB-SV-lämpötilansäädin Micro TEC -toimittajille. Optisen viestinnän ja lääketieteellisen diagnostiikan tarkkuussovellukset vaativat TCB-SV-lämpötilan säädinkortin Micro TECs Thermoelectric Coolerille, jotta saavutetaan lämpöstabiilisuus ilman sähköisiä häiriöitä. Valmistamalla näitä erittäin vakaita moduuleja Kiinan tehtaallamme X-Meritan tarjoaa maailmanlaajuisille kumppaneille alan johtavan jatkuvan virtalähteen ratkaisun kaikkein herkimpiin mikrokokoisiin jäähdytysvaatimuksiin.
Kiinalaisen X-Meritanin TCB-SV-lämpötilansäädin mikro-TEC:ille on erittäin tarkka lämmönhallintakomponentti, joka on erityisesti räätälöity mikrolämpösähköisiin jäähdyttimiin. Tämä TCB-SV-lämpötilan säädinmoduuli Thermoelectric Cooler TEC -järjestelmissä käyttää erityistä ohjaussirua ja optimoituja PID-algoritmeja lämpötilan tarkkuuden ylläpitämiseksi 0,01 °C:ssa. Huippuluokan laser- ja anturiteknologian ydinkomponenttina X-Meritan varmistaa, että jokainen yksikkö tarjoaa nopean vasteen ja luotettavuuden, jota insinöörit odottavat vaativissa teollisuus- ja laboratorioympäristöissä.
|
Malli |
TCB-SV |
|
Kortin syöttöjännite (DC) |
7-24 V |
|
Levyjen syöttövirta |
Riippuu TEC:stä |
|
Tuotantotehokkuus |
> 90 % |
|
TEC-jännite |
4,5 V (oletus) |
|
TEC-virta |
2,5 A (enintään) |
|
Lämpötila-anturi |
10K NTC (oletusarvo B: 3950) |
|
Lämpötilan säädön tarkkuus |
±0,01 °C |
|
Aseta lämpötilan tarkkuus |
±0,01 °C |
|
Lämpötilan säätöalue |
-30 °C - 147 °C |
|
Säätölämpötila-alue¹ |
-20°C - 100°C |
|
Tehdasasetusten oletuslämpötila |
25°C tai käyttäjän määrittelemä |
|
Mitat |
60 mm x 42 mm |
|
Korkeus |
Yhteensä 23 mm (18,5 mm levy + 1,5 mm komponentit, tapit ≤ 3 mm) |
|
Huom |
Muita teknisiä tietoja varten ota yhteyttä valmistajaan. |
Ultra-High Precision Control
Erikoishintaista ohjaussirua hyödyntävä TCB-SV-lämpötilansäädin Micro TEC:ille voi saavuttaa jopa 0,01 °C:n tasaisen lämpötilan tarkkuuden, mikä täyttää laserteollisuuden tiukat vaatimukset.
Jatkuva virran ulostulotila
Toisin kuin tavallinen PWM (on-off) -ohjaus, tämä kortti tarjoaa tasaisen ja keskeytymättömän virran TEC:hen eliminoiden kytkentäkohinan aiheuttamat lämpövaihtelut.
Kaksi tiedonsiirtoprotokollaa
Tukee sekä yksinkertaisia ASCII-sarjaporttikomentoja että alan standardin mukaista MODBUS-RTU-protokollaa, mikä tarjoaa maksimaalisen joustavuuden järjestelmän valvontaan ja ohjelmistointegraatioon.
Kaksisuuntainen lämmönhallinta
Täysin lämmityksen ja jäähdytyksen ohjaukseen suunniteltu moduuli on yhteensopiva tavallisten 10 kΩ NTC-antureiden kanssa tarkan, reaaliaikaisen palautteen saamiseksi laajalla lämpötila-alueella.
Integroitu turvasignalointi
Sisäänrakennetut hälytys- ja valmiustilalähdöt sekä erillinen TEC-sammutustulo helpottavat turvallisen, älykkään ja täysin automatisoidun laitejärjestelmän rakentamista.
Todistettu teollinen luotettavuus
Laaja kenttäkäyttö laser- ja optisilla aloilla vahvistaa sen pitkän aikavälin toiminnan vakauden ja kyvyn suojata herkkiä mikroelektroniikan komponentteja.
Optiset viestintäjärjestelmät: Tarjoaa kriittisen aallonpituuden stabiloinnin laserdiodeille ja varmistaa tiedon eheyden nopeissa valokuituverkoissa.
Lääketieteelliset diagnostiset laitteet: Tarjoaa tarkan lämpöympäristön, jota tarvitaan herkkien reagenssien ja molekyylianalyysien suorittamiseen, joissa jopa 0,1 °C:n poikkeama voi vaikuttaa tuloksiin.
Erittäin herkät anturit: Stabiloi infrapuna- ja kemiallisten antureiden lämpötilaa signaali-kohinasuhteen maksimoimiseksi ja tasaisen tunnistustarkkuuden varmistamiseksi.
1. Ammattimaisena valmistajana Kiinassa X-Meritanilla on oma tuotantolaitos, joka varmistaa laatustandardien täydellisen hallinnan raaka-aineiden hankinnasta lopulliseen suorituskyvyn testaukseen.
Laaja vientiosaaminen: Meillä on vuosien kokemus maailmanlaajuisena viejänä, ja meillä on syvä ymmärrys kansainvälisistä teknisistä standardeista ja markkinakohtaisista tarpeista eri alueilla.
2. Tarjoamme muutakin kuin vain laitteiston; reagoiva suunnittelutiimimme tarjoaa henkilökohtaista teknistä konsultointia auttaakseen sinua integroimaan TCB-SV-lämpötilansäätimen mikro-TEC:ille tiettyyn projektiisi.
3. Hyödyntämällä pitkäaikaisia yhteistyösuhteita parhaiden kansainvälisten logistiikkatoimittajien kanssa varmistamme luotettavat toimitukset ja oikea-aikaiset toimitukset kumppaneille maailmanlaajuisesti.
4. Keskittymällä huippuluokan lämpötilansäätötekniikkaan X-Meritan optimoi jatkuvasti TCB-SV-lämpötilasäädintä Micro TEC:ille vastaamaan tarkkuuselektroniikkateollisuuden kehittyviin haasteisiin.
