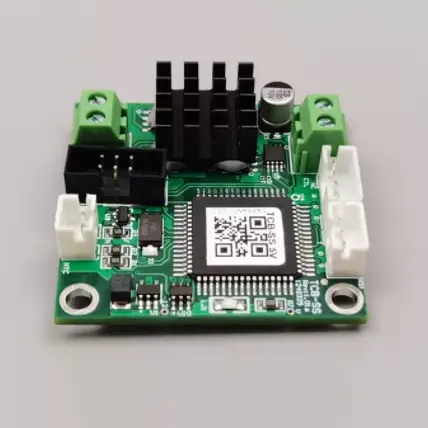

X-Meritan on ammattimainen kiinalainen TCB-SS-lämpötilasäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TECs -toimittajalle. Tarkkaa optiikkaa ja pienoisanturilaitteita varten Compact Size TCB-SS Temp Controller for Micro TECs tarjoaa vakaan lämpöympäristön 0,01 °C:n resoluutiolla. Valmistamalla näitä erikoislevyjä Kiinan tehtaassamme X-Meritan varmistaa, että maailmanlaajuisilla kehittäjillä on pääsy alan johtavaan pienikokoiseen ohjaustekniikkaan herkkiin elektronisiin sovelluksiin.
X-Meritanin edistyksellinen TCB-SS Temp Controller, jossa on erittäin pienikokoinen ja suunniteltu mikro-TEC:ille, on lippulaivaratkaisu äärimmäiseen miniatyrisointiin ja tarkkuuteen. Tässä lämpösähköisessä TCB-SS TEC -jäähdyttimessä lämpötilan säätöön käytetään edullista integroitua piiriä (IC), joka tuottaa ammattitason PID-suorituskyvyn 4 cm x 4 cm:n kokoisella alueella. Erikoistuneena valmistajana X-Meritan on optimoinut tämän levyn Micro TEC:ille varmistaen, että jopa kaikkein ahtaimmat järjestelmät voivat hyötyä jatkuvista lähtöasemista ja erittäin vähäisistä meluhäiriöistä.
|
Kortin syöttöjännite (DC) |
5V ±10 % |
|
Tuotoksen tehokkuus |
>94 % |
|
TEC-jännite |
4,5 V (oletus) |
|
TEC-virta |
3A (enintään) |
|
Lämpötilan säätö anturi |
10 000 NTC (B-oletusarvo: 3950) |
|
Lämpötilan säädön tarkkuus |
0,01° |
|
Säädä lämpötilan tarkkuus |
0,01° |
|
Lämpötilan säädön mittausalue |
-60°C - +170°C |
|
Säädä lämpötila-alue |
-20°C - +100°C |
|
Tehdasasetus |
25°C |
Alan johtava miniatyrisointi
Tämä vain 4 cm * 4 cm * 1,28 cm mittainen levy on yksi pienimmistä saatavilla olevista, joten se on täydellinen valinta suuritiheyksisille optisille moduuleille ja kannettaville tarkkuusinstrumenteille.
Extreme Precision Control
Integroidut PID-algoritmit ja erillinen ohjaus-IC saavuttavat lämpötilatarkkuuden jopa 0,01 °C:een, ja ne tukevat yleisimmin käytettyjä 10 kΩ NTC-antureita.
Erittäin korkea ajureiden tehokkuus
Yli 95 %:n hyötysuhteella säädin vähentää merkittävästi järjestelmän virrankulutusta ja itsekuumenemista, mikä kaksinkertaistaa perinteisten lineaaristen ohjainten suorituskyvyn.
Jatkuva vakaa lähtö
Jatkuva ulostulokäyttö varmistaa tasaisen virrankulun koko ohjausjakson ajan, ehkäisee lämpöiskuja ja pidentää herkkien Micro TEC:ien käyttöikää.
Edistynyt kohinanvaimennus
Optimoitu ohjainlogiikka minimoi virran aaltoilun ja estää sähkömagneettiset häiriöt herkkien vierekkäisten komponenttien, kuten laserdiodien tai antureiden, kanssa.
Kattava turvallisuussuoja
Sisältää sisäänrakennetun ylivirta-, ylijännite- ja lämpötilarajoitussuojan sekä TEC:n avoimen/oikosulkutunnistuksen luotettavan pitkäaikaisen toiminnan takaamiseksi.
Herkkä anturin kotelo: Käytetään infrapuna-ilmaisimien ja CCD-anturien jäähdyttämiseen pienikokoisissa kuvantamisjärjestelmissä lämpökohinan vähentämiseksi ja signaalin selkeyden parantamiseksi.
K: Kuinka TCB-SS hallitsee lämmön haihtumista sen erittäin kompaktin koon vuoksi?
V: Koska TCB-SS-lämpötilasäätimessä on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, ajurin hyötysuhde on yli 95%, hyvin vähän energiaa menee hukkaan lämpönä. Tämä alhainen itsekuumeneva rakenne mahdollistaa levyn luotettavan toiminnan ahtaissakin tiloissa ilman suuria jäähdytyselementtejä.
K: Onko tämä ohjain yhteensopiva tavallisten 10 kΩ NTC-anturien kanssa?
V: Kyllä. TCB-SS on kalibroitu erityisesti yleisimmille 10kΩ NTC-lämpötila-antureille, mikä tarjoaa korkearesoluutioisen käyttöliittymän reaaliaikaista valvontaa ja palautetta varten.
K: Mitä suojatoimenpiteitä on käytössä liitetylle Micro TEC:lle?
V: TCB-SS-lämpötilasäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, sisältää sisäänrakennetun auki- ja oikosulkujen havaitsemisen sekä jännite- ja virtarajat sen varmistamiseksi, että lämpösähköistä jäähdytintä ei koskaan käytetä turvallisten käyttöparametriensa yli.
1. X-Meritanilla on vuosien teknologiakertymä ja ydinpatentit tarkkuuslämpötilan hallinnan alalla, jota tukevat johtava T&K-tiimi ja jatkuva innovaatio.
2. Valvomme tiukasti prosessin jokaista vaihetta tehtaallamme raaka-aineiden hankinnasta monivaiheiseen testaukseen, varmistaen, että jokainen TCB-SS-lämpötilasäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, täyttää teollisuusstandardit.
3. Integroitu sisäinen valmistus: Ammattimaisena valmistajana ohjaamme mikro-ohjaimissamme käytettyjä tuotanto- ja testauslaitteita, minkä ansiosta voimme tarjota tulevaisuuteen suuntautuvia ratkaisuja, jotka vastaavat asiakkaiden yksilöllisiin tarpeisiin.
4. Olemme solmineet pitkäaikaisia kumppanuuksia parhaiden kansainvälisten logistiikkayritysten kanssa tarjoamalla lento-, pika- ja merirahtivaihtoehtoja maailmanlaajuisten kumppaneidemme erilaisiin kustannus- ja aikatauluvaatimuksiin.
