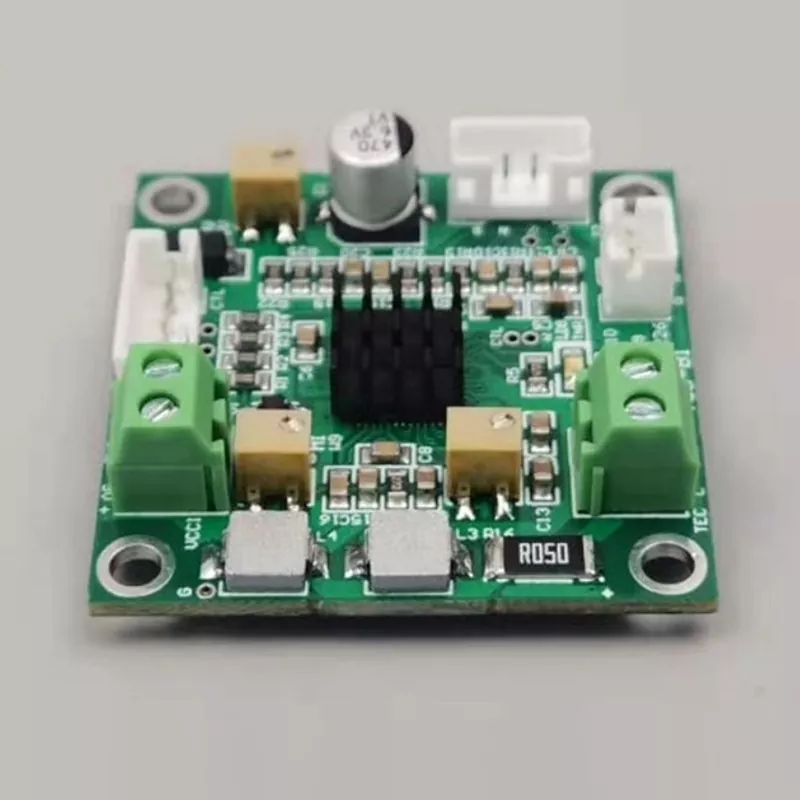

X-Meritan on johtava kiinalainen laadukas ATC-M1-lämpötilasäädin, jossa on lyhytjaksoinen PID ja suunniteltu mikroobjekteille. Pienikokoisten optisten laitteiden, kuten DFB-laserien, suunnitteluhaasteet edellyttävät tarkkaa lämmönsäätöä erittäin ahtaissa tiloissa. Valmistamalla näitä erikoissäätimiä Kiinassa sijaitsevassa tehtaassamme X-Meritan tarjoaa maailmanlaajuisille kehittäjille tehokkaan ratkaisun, joka tasapainottaa erittäin kompaktit mitat nopean vasteen ohjausarkkitehtuurilla.
X-Meritanista valmistettu laadukas ATC-M1 Temp Controller Short-Cycle PID:llä ja Designed for Micro Objects on TO-CAN-paketeille ja mikroelektroniikkakokoonpanoille optimoitu lämmönhallintamoduuli. Tämä säädin käyttää erikoistunutta lyhyen jakson PID-algoritmia, joka tarjoaa välittömiä korjauksia ja varmistaa, että mikromittakaavan lämpömassat pysyvät vakaina ulkoisista vaihteluista huolimatta. Omistautuneena valmistajana X-Meritan on suunnitellut ATC-M1:n integroitumaan saumattomasti järjestelmiin, joissa sisäinen tila on kriittinen rajoitus, ja se tarjoaa teollisuustason tarkkuutta ilman perinteisten ohjaimien jalanjälkeä.
| Parametri | Tekninen vaatimus / arvo |
| Tuotteen nimi | Lämpötilan ohjauspaneeli |
| Mallinumero | ATC-M1 |
| Kortin syöttöjännite (DC) | 3,0 V - 5,0 V |
| Tuotantotehokkuus | noin 80 % |
| TEC:n maksimijännite | 4,3 V (5 V:n jännitteellä) / 2,5 V (3,3 V:n jännitteellä) |
| TEC:n maksimivirta | 2,5A |
| Lämpötila-anturin tyyppi | 10K NTC |
| Lämpötilan säätelyn vakaus | 0,001 astetta C |
| Lämpötilan asetusmenetelmä | Potentiometri tai analoginen tulo |
| Oletuslämpötilan säätöalue | +10 - +40 astetta |
| Tehdasasetuslämpötila | 25 astetta C |
| Tehdasoletus maksimilähtöjännite | 2.0V |
| Tehdasoletus maksimilähtövirta | 1.0A |
| Säätömenetelmä | W9 Potentiometri |
| Käyttölämpötila-alue | -40 - +45 astetta |
| Mitat (P x L) | 34mm x 20mm |
| Kokonaiskorkeus | 15,5 mm |
| Pin Korkeus | 5,5 mm |
Lyhyen jakson PID-algoritmi
Ohjaimessa on optimoitu takaisinkytkentäsilmukka, joka on suunniteltu mikroobjekteille, joilla on pieni lämpöinertia ja joka tarjoaa nopean stabiloinnin ja korkeataajuiset korjaavat vasteet.
Äärimmäisen tilaa säästävä muotoilu
Suuritiheyksiseen integrointiin suunniteltu ATC-M1 sopii miniatyyrioptisten laitteiden ja anturikoteloiden tiukimpiin sisäisiin onteloihin.
Saumaton TO-CAN-integraatio
Suunniteltu erityisesti hallitsemaan DFB-lasereita ja TO-CAN-paketteja integroiduilla jäähdyttimillä ja antureilla varmistaen tarkan aallonpituuden stabiloinnin.
Tehokas lämpöteho
Pienestä koostaan huolimatta ATC-M1 toimittaa tasaisen tehon mikrojäähdyttimille ja ylläpitää vakaata lämpöympäristöä herkille puolijohdeliitoksille.
Teollisuusluokan luotettavuus
Valmistettu ISO-yhteensopivassa tehtaassamme, jokainen yksikkö käy läpi tiukat testaukset sen varmistamiseksi, että se kestää televiestinnän ja ilmailutunnistuksen vaativia ympäristöjä.
ATC-M1-lämpötilasäädintä, jossa on lyhytsyklinen PID ja Designed for Micro Objects, ovat nyt laajalti käytössä seuraavilla alueilla:
DFB-laserdiodin stabilointi: ATC-M1 tarjoaa tarkan, lyhytjaksoisen takaisinkytkennän, joka tarvitaan estämään taajuusryömintä nopeissa optisissa kuituviestintämoduuleissa.
TO-CAN-paketin lämmönhallinta: Ihanteellinen puolijohdekomponenttien jäähdyttämiseen ja valvontaan, jotka on sijoitettu pieniin TO-tyyppisiin metallitölkkeihin, joiden lämpömassa on rajoitettu.
Mikro-optinen tunnistus: Varmistaa kompaktien infrapuna-anturien ja molekyyliilmaisimien tarkkuuden ylläpitämällä vakaata käyttölämpötilaa.
K: Miksi "Short-Cycle PID" on tärkeä ATC-M1-lämpötilasäätimelle, jossa on lyhytjaksoinen PID ja suunniteltu mikroobjekteille?
V: Mikroobjektit lämpenevät ja jäähtyvät paljon nopeammin kuin suuremmat järjestelmät. Lyhytjaksoisen PID:n avulla säädin voi päivittää ulostulonsa korkeammalla taajuudella, mikä estää lämpötilan "ylityksen", jota esiintyy usein tavallisissa teollisuussäätimissä.
K: Voiko ATC-M1 sopia olemassa oleviin pienoisoptisiin järjestelmiin?
V: Kyllä. ATC-M1 Temp Controller Short-Cycle PID:llä ja Designed for Micro Objects on yksi pienikokoisimmista malleistamme. Se on suunniteltu erityisesti järjestelmiin, joissa tila on kriittinen pullonkaula, kuten integroitu fotoniikka ja kannettavat diagnostiikkatyökalut.
K: Tarjoaako X-Meritan teknistä apua järjestelmän alkuperäiseen integrointiin?
V: Ehdottomasti. Asiantuntijatiimimme on valmiina tarjoamaan nopeita ja tehokkaita ratkaisuja, jotka tarjoavat kattavan myynnin jälkeisen tuen varmistaakseen, että ATC-M1 toimii optimaalisesti laitteistosi suunnittelussa.
1. Toisin kuin kauppiaat, X-Meritanilla on oma erikoistehdas Kiinassa. Ylläpidämme ATC-M1:n jokaisen komponentin täydellistä jäljitettävyyttä ja varmistamme, että teollisuustason luotettavuus on sisäänrakennettu jokaiseen yksikköön piirilevytasosta ylöspäin.
2. Emme vain myy levyjä; tiimiimme kuuluu sovellusinsinöörejä, jotka ovat työskennelleet suoraan DFB-laser- ja TO-CAN-integraatioprojekteissa. Tarjoamme erityisiä neuvoja lämpöresistanssin sovittamisesta ja PID-parametrien esiasetuksesta mikroobjekteillesi.
3. Ohjaimemme ovat jo käytössä korkean panoksen ympäristöissä, mukaan lukien valokuituviestintä ja lääketieteellinen diagnostiikka, joissa 0,1 °C:n poikkeama voi johtaa järjestelmävikaan.
4. Ymmärrämme mikroelektronisten laitteiden T&K:n nopeatempoisen luonteen. Ylläpidämme ATC-M1:n lähetysvalmiita varastoja, jotka tukevat välittömiä testaus- ja varmistustarpeitasi yksityiskohtaisten teknisten tietolehtien tukena.
5. Vuosien tuotanto- ja yhteistyökokemuksella X-Meritan varmistaa, että kaikki tuotteet täyttävät maailmanlaajuisille markkinoille vaadittavat teolliset standardit, mikä tarjoaa luotettavan toimitusketjun kansainvälisille valmistajille.
