Mitä ovat diffuusioesteillä varustetut viipaleet ja miksi ne ovat kriittisiä edistyneille lämpösähköisille ja puolijohdesovelluksille?

● 2026-03-11 ● - ● Jätä minulle viesti

Viipaleita diffuusioesteilläovat välttämättömiä rakenneosia, joita käytetään laajalti puolijohdepakkauksissa, lämpösähköisissä moduuleissa, ilmaisinlaitteissa ja erittäin tarkoissa elektronisissa komponenteissa. Nämä suunnitellut viipaleet estävät materiaalin diffuusion kerrosten välillä ja suojaavat laitteen vakautta, johtavuutta ja pitkäaikaista luotettavuutta. Ilman asianmukaisia ​​diffuusioesteitä materiaalit voivat siirtyä kerrosten välillä korkean lämpötilan tai sähkörasituksen alaisena, mikä johtaa suorituskyvyn heikkenemiseen tai laitevikaan. Tässä kattavassa oppaassa tutkimme diffuusioesteillä varustettujen viipaleiden rakennetta, toimintaa, materiaaleja, valmistustekniikoita, sovelluksia ja suorituskykyetuja. Tämä artikkeli korostaa myös, mitenFuzhou X-Meritan Technology Co., Ltd.toimittaa edistyneitä ratkaisuja korkean suorituskyvyn lämpösähköisille ja puolijohdekomponenteille.

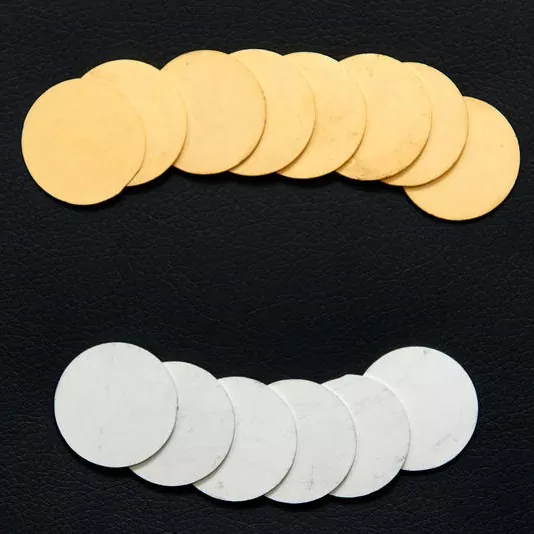

Slices with diffusion barriers

Sisällysluettelo

  1. Johdatus Diffuusioesteillä varustettuihin viipaleisiin
  2. Kuinka diffuusioesteet toimivat?
  3. Diffuusioesteissä käytetyt yleiset materiaalit
  4. Diffuusioesteviipaleiden valmistusprosessi
  5. Lämpösähköisten laitteiden tärkeimmät edut
  6. Sovellukset korkean teknologian aloilla
  7. Vertailu: Diffuusioesteiden kanssa vs
  8. Korkean suorituskyvyn suunnittelunäkökohdat
  9. Laatustandardit ja testaus
  10. Miksi valita Fuzhou X-Meritan Technology Co., Ltd.
  11. Usein kysytyt kysymykset

Johdatus Diffuusioesteillä varustettuihin viipaleisiin

Diffuusioesteillä varustetut viipaleet ovat suunniteltuja rakennekerroksia, jotka on suunniteltu estämään atomien tai molekyylien siirtyminen vierekkäisten materiaalien välillä elektronisissa tai lämpösähköisissä kokoonpanoissa. Näitä viipaleita käytetään tyypillisesti laitteissa, joissa useita metalleja, puolijohteita tai keramiikkaa on liitetty yhteen lämmön, paineen tai sähköisen kuormituksen alaisena. Edistyneissä elektronisissa järjestelmissä materiaalien välinen diffuusio voi johtaa:
  • Sähkönjohtavuuden heikkeneminen
  • Käyttöliittymän epävakaus
  • Mekaaninen jännitys ja halkeilu
  • Lyhentynyt laitteen käyttöikä
Tämän ongelman ratkaisemiseksi kerrosten väliin laitetaan diffuusioesteitä. Nämä esteet estävät ei-toivotun atomiliikkeen säilyttäen samalla sähköisen ja lämmön suorituskyvyn. Esimerkiksi infrapunailmaisimissa käytetyt lämpösähköiset jäähdyttimet sisältävät usein useita materiaalirajapintoja. Ilman diffuusioesteitä kupari-, nikkeli- tai juotoselementit voivat diffundoitua puolijohdemateriaaleihin, kuten BiTe-seoksiin. Yritykset, kutenFuzhou X-Meritan Technology Co., Ltd.erikoistunut suunnittelemaan korkean tarkkuuden lämpösähköisiä materiaaleja ja siivuja, joissa on diffuusioesteet, jotta laite pysyy vakaana vaativissa ympäristöissä.

Kuinka diffuusioesteet toimivat?

Diffuusioesteet toimivat muodostamalla vakaan kerroksen kahden materiaalin väliin, mikä estää atomien kulkeutumisen. Tämä kerros toimii fyysisenä ja kemiallisena suojana. Keskeisiä mekanismeja ovat:
  • Matala atomiliikkuvuus— sulkumateriaalien diffuusionopeus on erittäin hidas
  • Vahva sidosrakenne— kiderakenteet, jotka vastustavat atomien tunkeutumista
  • Lämpöstabiilisuus— materiaalit säilyttävät eheyden korkeissa lämpötiloissa
  • Kemiallinen kestävyys— estää kerrosten välisiä reaktioita
Kun laite toimii lämmön tai sähkövirran alaisena, atomit yrittävät luonnollisesti liikkua. Diffuusioeste keskeyttää tämän prosessin ja suojaa molempien materiaalien eheyttä. Tyypillinen paksuus vaihtelee:
Sovellus Esteen paksuus Tyypilliset materiaalit
Lämpösähköiset moduulit 1-10 µm Ni, Ti, Mo
Puolijohdepakkaus 0,1-5 µm TiN, TaN
Tehoelektroniikka 2-15 µm Ni, W, Cr
Edistyneet valmistajat pitävätFuzhou X-Meritan Technology Co., Ltd.Käytä optimoituja sulkukerroksia varmistaaksesi luotettavuuden jopa äärimmäisissä lämpösykleissä.

Diffuusioesteissä käytetyt yleiset materiaalit

Oikean suojamateriaalin valinta on ratkaisevan tärkeää laitteen suorituskyvyn kannalta. Materiaalin on estettävä diffuusio säilyttäen samalla sähkön ja lämmönjohtavuus. Alla on laajalti käytettyjä diffuusiosulkumateriaaleja:
Materiaali Edut Tyypillinen käyttö
Nikkeli (Ni) Erinomainen tartunta- ja diffuusiovastus Lämpösähköiset moduulit
Titaaninitridi (TiN) Erittäin vahva diffuusiosulku Puolijohdelaitteet
Volframi (W) Korkean lämpötilan vakaus Tehokas elektroniikka
Tantaalinitridi (TaN) Vahva kemiallinen stabiilisuus Mikroelektroniikka
Molybdeeni (Mo) Erinomainen lämmönkestävyys Lämpösähköiset materiaalit
Valmistajat pitävätFuzhou X-Meritan Technology Co., Ltd.Valitse suojamateriaalit huolellisesti lämpölaajenemisyhteensopivuuden ja sähkövaatimusten perusteella.

Diffuusioesteviipaleiden valmistusprosessi

Laadukkaiden diffuusioesteillä varustettujen siivujen valmistus vaatii tarkkuutta ja tiukkaa laadunvalvontaa. Tyypillisiä tuotantovaiheita ovat:
  1. Alustan valmistelu ja kiillotus
  2. Diffuusiosulkukerroksen kerrostuminen
  3. Pintakäsittely ja liimauksen valmistelu
  4. Mikrorakennetarkastus
  5. Lämpöstabiilisuuden testaus
Useita pinnoitustekniikoita käytetään yleisesti:
  • Fysikaalinen höyrypinnoitus (PVD)
  • Kemiallinen höyrypinnoitus (CVD)
  • Galvanointi
  • Sputtering
Jokainen menetelmä tarjoaa erilaisia ​​etuja paksuuden hallinnan, tasaisuuden ja tarttuvuuden suhteen. Edistyneillä valmistusominaisuuksilla,Fuzhou X-Meritan Technology Co., Ltd.varmistaa korkean tasaisuuden ja tasaisen esteen suorituskyvyn kaikissa lämpösähköisissä komponenteissa.

Lämpösähköisten laitteiden tärkeimmät edut

Diffuusioesteillä varustetuilla viipaleilla on tärkeä rooli lämpösähköisten jäähdyttimien ja ilmaisimien suorituskyvyn parantamisessa. Tärkeimpiä etuja ovat:
  • Pidentynyt laitteen käyttöikä
  • Parempi sähkönjohtavuuden vakaus
  • Parannettu lämmönsiirtotehokkuus
  • Metallin saastumisen ehkäisy
  • Kestää hajoamista korkeissa lämpötiloissa
Herkissä laitteissa, kuten infrapunailmaisimissa, jopa pieni materiaalin diffuusio voi vaikuttaa merkittävästi mittaustarkkuuteen. Diffuusioesteet suojaavat herkkiä puolijohdeliitoksia kontaminaatiolta. Tästä syystä yritykset, kutenFuzhou X-Meritan Technology Co., Ltd.integroivat diffuusioesteteknologiaa lämpösähköisiin materiaaleihinsa ja ilmaisimien jäähdytysratkaisuihinsa.

Sovellukset korkean teknologian aloilla

Diffuusioesteillä varustettuja viipaleita käytetään monissa kehittyneissä teknologioissa. Keskeisiä toimialoja ovat:
  • Termosähköiset jäähdytysjärjestelmät
  • Infrapunailmaisinmoduulit
  • Puolijohdepakkaus
  • Tehoelektroniikka
  • Avaruus- ja ilmailuelektroniikka
  • Laserjärjestelmät
  • Lääketieteelliset kuvantamislaitteet
Nämä teollisuudenalat vaativat komponentteja, jotka pystyvät toimimaan luotettavasti lämpökierron, tärinän ja sähkökuormituksen alaisena. Tekninen asiantuntemusFuzhou X-Meritan Technology Co., Ltd.tukee asiakkaita näillä vaativilla aloilla räätälöityillä diffuusioesteratkaisuilla.

Vertailu: Diffuusioesteiden kanssa vs

Diffuusioesteiden vaikutuksen ymmärtäminen tulee selvemmäksi, kun verrataan laitteita niiden kanssa ja ilman.
Ominaisuus Ilman Esteitä Esteen kanssa
Materiaalin stabiilisuus Matala Korkea
Lämpöluotettavuus Kohtalainen Erinomainen
Sähköinen suorituskyky Hajoaa ajan myötä Vakaa
Laitteen käyttöikä Lyhyempi Huomattavasti pidempi
Valmistuskustannukset Aluksi matalampi Korkeampi mutta luotettavampi
Tämä vertailu osoittaa, miksi diffuusioesteet ovat välttämättömiä korkean suorituskyvyn elektroniikassa.

Korkean suorituskyvyn suunnittelunäkökohdat

Tehokkaiden diffuusiosulkuviipaleiden suunnittelu vaatii huolellista suunnittelua. Tärkeitä tekijöitä ovat:
  • Yhteensopivuus lämpölaajenemisen kanssa
  • Esteen paksuuden optimointi
  • Sähkönjohtavuus
  • Mekaaninen lujuus
  • Käyttöliittymän tarttuvuus
Huonosti suunniteltu este voi halkeilla tai irrota lämpökierron aikana. Tästä syystä kokeneet valmistajat pitävätFuzhou X-Meritan Technology Co., Ltd.suorittaa laaja materiaalitestaus ja simulointi ennen tuotantoa.

Laatustandardit ja testaus

Luotettavat diffuusiosulkuviipaleet on testattava tarkasti suorituskyvyn varmistamiseksi. Tyypillisiä arviointimenetelmiä ovat:
  • Pyyhkäisyelektronimikroskooppi (SEM)
  • Röntgendiffraktio (XRD)
  • Lämpöpyöräilytestit
  • Tarttumislujuustestit
  • Sähkönjohtavuuden mittaus
Nämä testit vahvistavat sulkukerroksen eheyden ja stabiilisuuden käyttöolosuhteissa.Fuzhou X-Meritan Technology Co., Ltd.ottaa käyttöön tiukat laadunvalvontajärjestelmät varmistaakseen, että jokainen diffuusioestekomponentti täyttää korkeat suorituskykyvaatimukset.

Miksi valita Fuzhou X-Meritan Technology Co., Ltd.

Luotettavan toimittajan valinta on välttämätöntä tarkkuustermosähköisistä komponenteista riippuvaisilla toimialoilla.Fuzhou X-Meritan Technology Co., Ltd.tarjoaa useita etuja:
  • Edistynyttä lämpösähköisten materiaalien asiantuntemusta
  • Korkean tarkkuuden diffuusiosulun valmistus
  • Räätälöidyt ratkaisut ilmaisimiin ja elektroniikkaan
  • Tiukat laaduntarkastusmenettelyt
  • Luotettava globaali toimituskyky
Yrityksellä on laaja kokemus korkean suorituskyvyn lämpösähköisten jäähdytysmateriaalien ja edistyneiden puolijohdeliitäntätekniikoiden kehittämisestä.

Usein kysytyt kysymykset

1. Mikä on diffuusioesteiden päätarkoitus?
Diffuusioesteet estävät atomien siirtymisen materiaalien välillä, mikä suojaa laitteen vakautta ja pidentää käyttöikää.

2. Ovatko diffuusioesteet tarpeellisia lämpösähköisille laitteille?
Kyllä. Termosähköiset moduulit toimivat usein lämpötilagradienteissa, jotka kiihdyttävät atomidiffuusiota. Esteet takaavat pitkän aikavälin luotettavuuden.

3. Mitä materiaaleja käytetään yleisimmin diffuusioesteinä?
Nikkeli, titaaninitridi, volframi ja tantaalinitridi ovat yleisimmin käytettyjä materiaaleja.

4. Kuinka paksu diffuusiosulun tulee olla?
Paksuus vaihtelee tyypillisesti välillä 0,1 µm - 15 µm riippuen sovelluksen vaatimuksista.

5. Voivatko diffuusioesteet parantaa laitteen käyttöikää?
Kyllä. Oikein suunnitellut esteet voivat pidentää merkittävästi laitteen käyttöikää estämällä materiaalin huonontumisen.

Johtopäätös

Diffuusioesteillä varustetut viipaleet ovat tärkeä osa nykyaikaista elektroniikkaa ja lämpösähköjärjestelmiä. Estämällä ei-toivotun materiaalin siirtymisen nämä suunnitellut kerrokset säilyttävät sähköisen vakauden, parantavat lämpötehokkuutta ja pidentävät laitteen käyttöikää. Teollisuuden vaatiessa parempaa suorituskykyä ja luotettavuutta, diffuusiosulkuteknologia kehittyy edelleen. Työskentely kokeneen valmistajan kanssa varmistaa korkeimmat materiaalivalinnat, tarkkuusvalmistus ja suorituskykytestaukset.Fuzhou X-Meritan Technology Co., Ltd.on erikoistunut edistyneisiin termosähköisiin materiaaleihin ja vaativiin elektroniikkasovelluksiin räätälöityihin diffuusiosulkuratkaisuihin. Jos etsit korkealaatuisia siivuja diffuusioesteillä tai räätälöityillä lämpösähköisillä komponenteilla, ota meihin yhteyttätänääntutkia, kuinka suunnitteluosaamisemme voi tukea seuraavaa innovaatiotasi.
