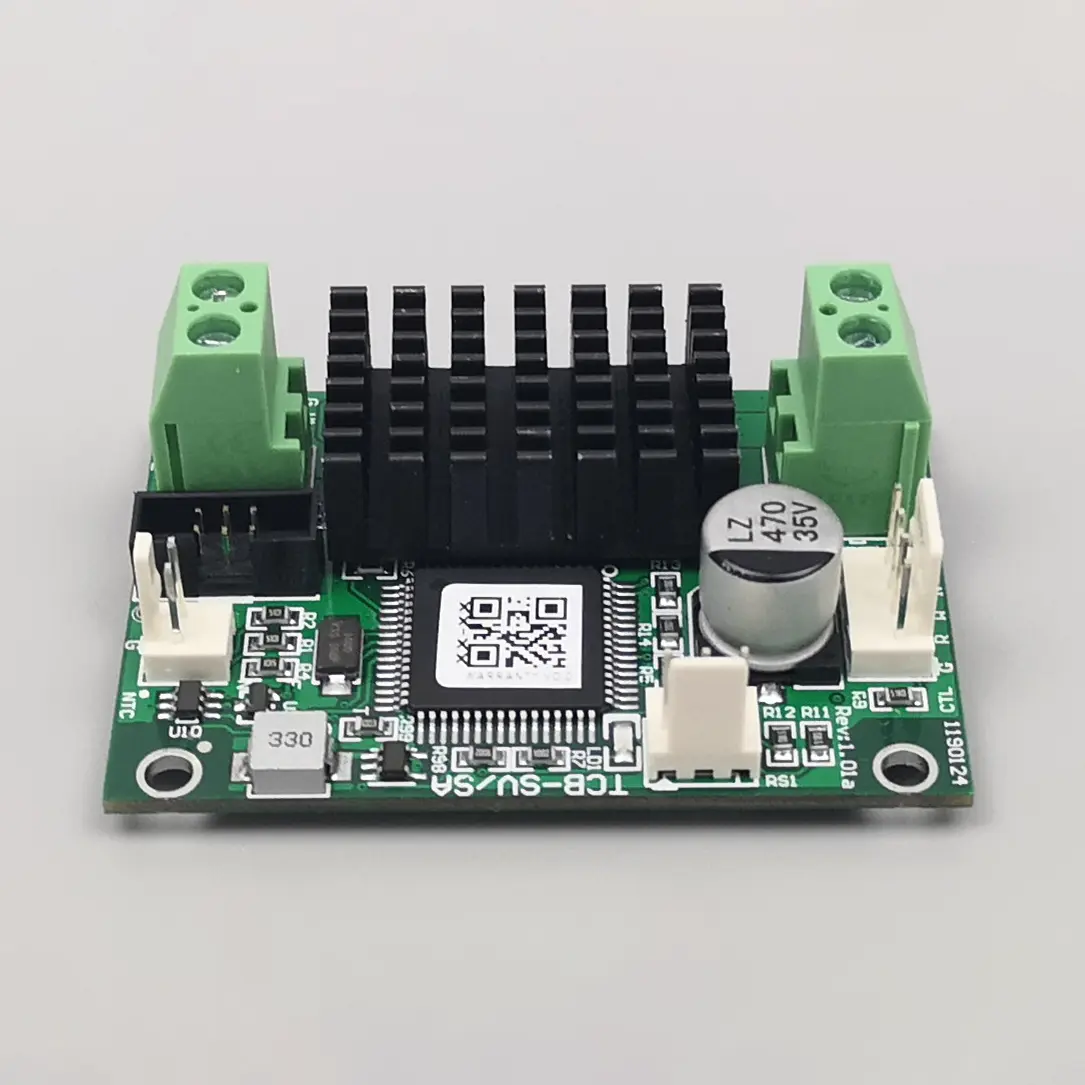

TheTCB-SV lämpötilansäädin Micro TEC:illeon noussut pelin vaihtajaksi hyperlokaalisessa lämmönhallinnassa. Tämä ultrakompakteille termosähköisille jäähdyttimille (TEC) suunniteltu ohjain tarjoaa korkearesoluutioisen virranohjauksen ja alle millikelvinin vakauden. Tässä syvässä sukelluksessa tutkimme sen arkkitehtuuria, etuja/haittoja, todellisia käyttöjä ja vastaamme usein esitettyihin suunnittelukysymyksiin. Fuzhou X-Meritan Technology Co., Ltd. integroi tämän ohjaimen seuraavan sukupolven fotoni- ja biolääketieteellisiin järjestelmiin. Työskenteletpä sitten LiDAR- tai DNA-monistuksen parissa, TCB-SV tarjoaa vakuuttavan yhdistelmän kokoa ja tarkkuutta.
📋 Sisältö yhdellä silmäyksellä
🔬 Mikä määrittelee TCB-SV-lämpötilansäätimen mikro-TEC:ille?
Kuinka sen ohjausarkkitehtuuri ylittää yleiskäyttöiset PID:t?
TCB-SV ei ole yleinen PID; se käyttää mukautuvaa myötäkytkentäsilmukkaa sekä linearisoitua lähtöä mikroohmikuormille. Se käsittelee suoraan pienten Peltier-elementtien loisten vastustuskykyä. Fuzhou X-Meritan Technology Co., Ltd. on testannut sitä ohutkalvo-TEC:illä (jopa 2x2 mm) ja havainnut < 0,002 °C aaltoilua. Sen bipolaarinen lähtö eliminoi kuolleen kaistan, mikä tekee siitä ihanteellisen kryogeenisiin tai lämmityssykleihin lähellä ympäristöä. Lisäksi,TCB-SV lämpötilansäädin Micro TEC:illesisältää I2C- ja analogiset liitännät, joten se sijoittuu saumattomasti pienikokoisten instrumenttien sisään.
⚙️ Tärkeimmät ominaisuudet: kuinka TCB-SV parantaa mikro-TEC:n suorituskykyä
Mitä vakauslukuja insinöörit voivat odottaa mikro-TEC:illä?
Yhteistyössä varhaisten käyttöönottajien kanssaFuzhou X-Meritan Technology Co., Ltd.dokumentoitu pitkäaikainen poikkeama alle ±0,005 °C 24 tunnin aikana käyttämällä 0,8 A mikro-TEC:tä. Ohjain käyttää 24-bittistä ADC-tunnistusta ja nopeaa PWM-tasoitussuodatinta. Jopa niin pienillä lämpökuormilla kuin 0,2 J/K, värähtelyä ei tapahdu. Alla olevassa taulukossa verrataan TCB-SV:tä perinteisiin lämpötilansäätimiin:
| Parametri |
TCB-SV (mikro-TEC-optimoitu) |
Vakiopöytäohjain |
| Min. TEC:n nykyinen resoluutio |
0,5 mA |
5–10 mA (tyypillinen) |
| Lämpötilan vakaus (10 mK alue) |
±0,002 °C |
±0,05 °C |
| Muototekijä |
30 x 30 mm moduuli |
½-teline 4U |
| Bipolaarinen / lineaarinen lähtö |
Kyllä, saumaton nollaristi |
Usein unipolaarinen tai rele |
📊 TCB-SV lämpötilansäädin: edut ja rajoitukset
Miksi valita se - ja missä sinun tulee olla varovainen?
| ✅ Vahvoja puolia |
⚠️ Kompromissit |
- Erittäin hieno virran resoluutio (ihanteellinen µTEC:ille)
- Erittäin alhainen melu: < 1 µV anturissa
- Mukautuva PID mikrosekunnin vasteella
- Kompakti SMD-kokoonpano, helppo upottaa
- Laaja syöttöjännite 5-28 V, korkea hyötysuhde
|
- Max lähtö 2 A (ei suurille TEC:ille)
- Vaatii laiteohjelmiston virityksen eksoottisille TEC:ille
- Ei sisäänrakennettua graafista näyttöä (vain kaukosäädin)
- Herkkä tulokapasitanssiasettelulle
- Korkeammat kustannukset kuin perus on-off-ohjaimet
|
Suuremmista alkuinvestoinneista huolimattaFuzhou X-Meritan Technology Co., Ltd.korostaa, että kokonaisomistuskustannukset laskevat energiansäästön ja fotoniikan kohdistusten lämpöiteraatioiden vähenemisen vuoksi.
🔄 Dynaaminen lämpöpyöräily mikro-TEC:illä
Pystyykö TCB-SV käsittelemään nopeaa vuorottelevaa lämmitystä/jäähdytystä ilman ylitystä?
Kyllä – yksi läpimurtoominaisuuksistaTCB-SV lämpötilansäädin Micro TEC:illeon sen "termisen nopeuden syöttö eteenpäin". PCR- tai laseraallonpituuden stabiloinnissa sinun on usein vaihdettava nopeasti lämmityksen ja jäähdytyksen välillä. TCB-SV ennakoi Peltierin kääntymistä ja kompensoi taka-EMF:ää. Fuzhou X-Meritan Technology Co., Ltd. osoitti 5°C/s muutosnopeuden 3x3 mm TEC:llä < 3 % ylityksellä. Tämä tekee siitä täydellisen kvanttikaskadilaserpakkauksiin ja mikrofluidilämpösyklilaitteisiin.
🏭 Sovelluspanoraama: missä TCB-SV:llä on merkitystä
Mitkä huippuluokan kentät hyötyvät eniten?
-
Optiset lähetin-vastaanottimet– DWDM-laserlämpötilan stabilointi (mikro TEC perhospakkausten sisällä).
-
Lääketieteellinen diagnostiikka– Isotermiset vahvistuspiirit (LAMP) vaativat ±0,1°C tarkkuuden.
-
Avaruus / ilmailu– Pienikokoiset IR-ilmaisimet, jotka jäähdyttävät pienellä tehobudjetilla.
-
Laboratoriolaitteet– Mikrokalorimetria, jossa alhainen lämpömassa on ratkaisevan tärkeää.
Fuzhou X-Meritan Technology Co., Ltd. toimittaa TCB-SV:n kvanttiantureita kehittäville tutkimuslaboratorioille, koska sen EMC-profiili on poikkeuksellisen puhdas.
❓ Usein kysytyt kysymykset (TCB-SV ja mikro-TEC)
Toimiiko TCB-SV alimilliampeerien TEC-virroilla?
Täysin. TCB-SV:n lähtöaste on lineaarinen 0,2 mA:iin asti 16-bittisen DAC:n ja tarkan operaatiovahvistimen ansiosta. Monet mikro-TEC:t, erityisesti anturin jäähdytykseen tarkoitetut, vaativat alle 10 mA:n virrat. Ohjain säilyttää lineaarisuuden myös näillä matalilla tasoilla välttäen H-siltamalleissa näkyvän "ristikon vääristymän". Fuzhou X-Meritan Technology Co., Ltd. tarjoaa sovellusohjeita sensorivastuksen kalibroimiseksi maksimoimaan tarkkuuden alle 1 mA:n.
Millaiset lämpötila-anturiliitännät ovat yhteensopivia?
TCB-SV tukee natiivisti PT100/1000 RTD:itä, NTC-termistoreita (linearisointitaulukoineen) ja jopa puolijohdeantureita, kuten AD590 tai LM335, konfiguroitavan analogisen etuosan kautta. Se sisältää 24-bittisen delta-sigma-ADC:n ohjelmoitavalla herätevirralla. Micro TEC -sovelluksissa suosittelemme pienten NTC-sirutermistorien käyttöä (koko 0201) lämpöviiveen vähentämiseksi. Fuzhou X-Meritan Technology Co., Ltd. voi toimittaa valmiiksi sovitetut termistorikäyrät integroinnin nopeuttamiseksi.
Voinko ketjuttaa useita TCB-SV-ohjaimia usean vyöhykkeen mikro-TEC-ohjaukseen?
Kyllä, TCB-SV sisältää I²C/SMBus-liitännän konfiguroitavalla osoitteella. Voit käyttää jopa 16 laitetta yhdellä väylällä, mikä helpottaa monikanavaisten järjestelmien rakentamista ryhmiteltyjä aaltoputkiritiloita tai mikrolevylämpösyklilaitteita varten. Isäntä voi lukea lämpötilatelemetriaa ja kirjoittaa asetusarvot yksitellen. Fuzhou X-Meritan Technology Co., Ltd. tarjoaa Python-kirjaston ja graafisen käyttöliittymän nopeaa prototyyppien luomista varten.
Onko TCB-SV:n laiteohjelmisto päivitettävissä tulevia TEC-materiaaleja varten?
Ehdottomasti. Siinä on sovelluksen sisäisen ohjelmoinnin (IAP) käynnistyslatain UART/I²C:n kautta. Voit päivittää PID- ja linearisointitaulukot, kun uusia ohutkalvo-TEC:itä, joilla on eri impedanssi tai Seebeck-kerroin, ilmaantuu. Fuzhou X-Meritan Technology Co., Ltd. julkaisee säännöllisesti laiteohjelmistokorjauksia, jotka parantavat mukautuvaa vahvistuksen ajoitusta uusille mikro-TEC:ille. Tämä on tulevaisuudenkestävä sijoituksesi.
Mitä suojauksia TCB-SV sisältää herkille mikro-TEC:ille?
Siinä on ohjelmoitava virranrajoitus, lämpösammutus ja pehmeä käynnistys, joka estää käynnistysvirran. Ohjain tarkkailee jatkuvasti TEC-jännitettä ja voi havaita katkos- tai oikosulkutilanteet alle 100 µs:ssa ja poistaa sitten lähdön käytöstä. Tämä suojaustaso on välttämätön kalliille mikro-TEC:ille, jotka on upotettu lääketieteellisiin tai ilmailulaitteistoihin.
📚 Referenssit ja tekniset lähteet
- 🔗 Fuzhou X-Meritan Technology Co., Ltd. – TCB-SV:n tuoteseloste ja valkoinen paperi (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: "Micro TEC -ohjaimet yhteispakattuun optiikkaan" (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: "Sub-millikelvin control with miniaturized Peltier laitteet" (2023) – https://link.springer.com/article/... (ankkuri)
- 🔗 Hakemushuomautus AN-102:Mikro-TEC:iden ajaminen ilman värähtelyäFuzhou X-Meritan Technology Co., Ltd. (saatavilla pyynnöstä)
TheTCB-SV lämpötilansäädin Micro TEC:illeon valmis arviointiisi.Fuzhou X-Meritan Technology Co., Ltd. tarjoaa ilmaisia suunnitteluarvioita, näyteyksiköitä ja teknistä konsultointia. Ota yhteyttänyt.
