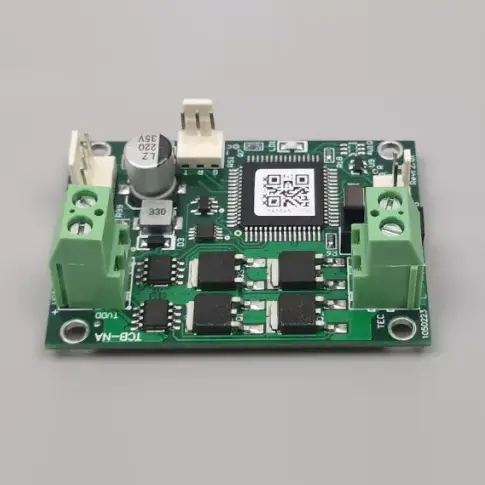

X-Meritan on ammattimainen kiinalainen TCB-NA-lämpötilansäädin vakiojäähdyttimille. Korkean kustannustehokkuuden ja luotettavuuden saavuttamiseksi suunniteltu High Precision TCB-NA -lämpötilasäädinkortti on ihanteellinen ratkaisu laserdiodien ja erilaisten älykkäiden kodinkoneiden stabilointiin. Hyödyntämällä Kiinassa vakiintunutta valmistusosaamistamme X-Meritan tarjoaa globaaleille kumppaneille kestävän TCB-NA Semiconductor Cooler Boardin lämpötilan säätöön, joka tasapainottaa toiminnallisen monipuolisuuden ja edullisen hinnoittelun.
X-Meritanin kiinalaisena toimittajana valmistama TCB-NA-lämpötilasäädin vakiojäähdyttimille on monipuolinen lämmönhallintamoduuli, joka on suunniteltu yleisiin teollisiin ja kaupallisiin jäähdytysvaatimuksiin. Tämä vakiojäähdyttimille tarkoitettu TCB-NA-lämpötilansäädin mahdollistaa tarkan säädön kaksisuuntaisen ohjausarkkitehtuurin avulla, mikä mahdollistaa saumattoman siirtymisen lämmitys- ja jäähdytystilojen välillä. Luotettuna ratkaisukumppanina X-Meritan on optimoinut tämän sarjan toimimaan tehokkaasti vakiovirtalähteiden kanssa ja tarjoaa käyttäjäystävällisen ASCII-sarjaliitännän, joka varmistaa suoran integroinnin olemassa oleviin laitteistoekosysteemeihin.
|
Parametri |
Erittely |
|
Piirilevyn syöttöjännite |
4,5–27 V (täytyy vastata TEC-jännitettä) |
|
TEC-jännite |
5V–27V (täytyy olla ≥ syöttöjännite) |
|
TEC-virta |
0-10A |
|
Lämpötila-anturi |
10K NTC (oletusarvo B: 3950; todellinen B-arvo on rajoittamaton – vaikuttaa vain absoluuttiseen lämpötilaan, ei ohjaustarkkuuteen) |
|
Lämpötilan säädön tarkkuus |
±0,1 °C |
|
Aseta lämpötilan tarkkuus |
±0,1 °C |
|
Lämpötilan mittausalue |
-30°C - +147°C |
|
Säätölämpötila-alue |
-20°C - +100°C |
|
Tehdasasetusten oletuslämpötila |
25°C (muokattavissa pyynnöstä) |
|
Mitat (P × L × K) |
60 mm × 42 mm × 26,5 mm (22 mm levyn yläpuolella, 1,5 mm piirilevyn paksuus, nastat ≤ 3 mm alla) |
Kaksisuuntainen lämmönhallinta
Tukee sekä lämmitys- että jäähdytystiloja joustavalla TEC-parametrien konfiguraatiolla, mikä tekee siitä mukautuvan monenlaisiin ympäristöolosuhteisiin ja tavoitelämpötiloihin.
Standardoitu sarjaliikenne
Lämpötila-asetuksia ja reaaliaikaista valvontaa hallitaan helposti tavallisen ASCII-protokollan kautta, joka on yhteensopiva yleisten sarjatyökalujen, kuten Windows HyperTerminalin, kanssa nopeaa käyttöönottoa varten.
Kattava signaaliliitäntä
Sisältää erilliset lähdöt hälytyssignaaleille ja "valmis"-tilalle sekä ohjaustulon TEC-sammutusta varten, mikä parantaa koko järjestelmän turvallisuutta ja automaatiopotentiaalia.
Vakaa ON/OFF-säätö
Käyttää todistettua ohjausmenetelmää varmistaakseen luotettavan lämpötilan ylläpidon ja tarjoaa tasaisen lämpöympäristön herkille komponenteille, kuten laserdiodeille ja laboratoriolaitteistoille.
Korkea kustannus-suorituskykysuhde
Suunniteltu tarjoamaan tärkeitä erittäin tarkkoja ohjausominaisuuksia, mutta silti taloudellisesti kannattava valinta suuriin teollisiin sovelluksiin ja älykkäiden laitteiden valmistukseen.
Normaalijäähdyttimien TCB-NA-lämpötilansäädin toimii käyttämällä suoraviivaista mutta tehokasta ON/OFF-ohjauslogiikkaa, joka on räätälöity tavallisiin lämpösähköisiin jäähdyttimiin. Järjestelmä tarkkailee lämpötilaa liitetyn anturin kautta ja vertaa sitä käyttäjän määrittelemään asetusarvoon sisäisen prosessorinsa kautta. Tämän poikkeaman perusteella säädin ohjaa tehovirtaa TEC:hen kaksisuuntaisella tavalla kääntäen virtaa vaihtaakseen lämmityksen ja jäähdytyksen välillä tarpeen mukaan. Vaikka tämä malli tarjoaa vankan vakauden vakiosovelluksiin, se on suunniteltu yksinkertaiseksi, jolloin lähtöjännite seuraa suoraan tulosyöttöä jäähdytyselementtien tehonsiirron maksimoimiseksi.
K: Mitkä ovat tärkeimmät TCB-NA:n syöttöjännitteen näkökohdat?
V: Toisin kuin edistyneessä NE- tai NC-sarjassamme, vakiojäähdyttimien TCB-NA-lämpötilansäätimessä ei ole sisäistä lähtöjännitteen rajoitusta. Siksi sinun on varmistettava, että syöttöjännite on pienempi tai yhtä suuri kuin TEC:si nimellisjännite komponenttien ylikuormituksen estämiseksi.
K: Miten TCB-NA vaikuttaa järjestelmän virranvakauteen?
V: Tämän ohjaimen käyttämä kytkentämenetelmä voi lisätä kytketyn hakkuriteholähteen aaltoilua. Jos järjestelmässäsi on muita sähkömagneettisille häiriöille herkkiä kortteja, suosittelemme, että TCB-NA:lle kytketään virta erikseen tietojen eheyden ja kortin vakauden ylläpitämiseksi.
K: Milloin minun pitäisi valita TCB-NA TCB-NE-mallin sijaan?
V: Normaalijäähdyttimien TCB-NA-lämpötilansäädin on täydellinen sovelluksiin, joissa kustannustehokkuus ja vakiotarkkuus ovat etusijalla. Jos projektisi vaatii maksimaalista energiatehokkuutta tai paljon korkeampaa lämpötilaresoluutiota, suosittelemme päivittämistä TCB-NE-sarjaan.
1. Toisin kuin monet jakelijat, X-Meritanilla on oma tehdas Kiinassa, minkä ansiosta voimme ylläpitää suoraa valvontaa koko tuotantoprosessista piirilevyn kokoonpanosta jokaisen TCB-NA-yksikön lopulliseen kalibrointiin.
2. Yli kokeneella kokemuksella lämmönhallintasektorilta olemme optimoineet säätimemme laserdiodi- ja lääketieteellisten instrumenttien teollisuuden todellisen palautteen perusteella, mikä varmistaa laitteistosuunnittelun, joka asettaa etusijalle pitkän aikavälin kestävyyden.
3. Kun keskustelet kanssamme, keskustelet suoraan laitteistoa suunnittelevien insinöörien kanssa. Tarjoamme tarkat tekniset ohjeet tehon aaltoilun hallinnasta ja jännitteen sovittamisesta TEC-ylikuormitusriskin estämiseksi.
4. Johtamalla ammattimaista ulkomaanlogistiikkatiimiä ja ylläpitämällä vakiokomponenttien vakiovarastoa lyhennämme tehokkaasti hankintasyklejä ja tarjoamme kilpailukykyisemmän hinnoittelun kuin perinteiset kansainväliset jälleenmyyjät.
5. Tuotteemme valmistetaan tiukkojen teollisuusstandardien mukaisesti, mikä varmistaa, että vakiojäähdyttimien TCB-NA-lämpötilasäädin täyttää johdonmukaisesti monimutkaisen järjestelmäintegraation edellyttämät sähkömagneettisen yhteensopivuuden (EMC) vaatimukset.
