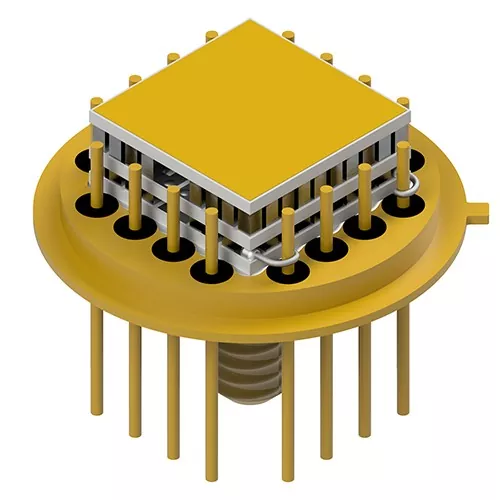

Kokoonpanot mikro-termosähköisillä jäähdyttimilläon tullut kriittinen ratkaisu teollisuudelle, joka vaatii kompaktia, tarkkaa ja luotettavaa lämpötilanhallintaa. Infrapunailmaisimista ja laserjärjestelmistä lääketieteellisiin kuvantamislaitteisiin ja teollisuusantureihin nämä jäähdytyskokoonpanot auttavat stabiloimaan lämpötilaherkkiä komponentteja parantaen samalla järjestelmän suorituskykyä ja pidentäen käyttöikää.
Tässä artikkelissa kerrotaan, miten mikrotermosähköiset jäähdytyskokoonpanot toimivat, niiden edut, yleiset teollisuuden sovellukset, tärkeimmät suunnittelunäkökohdat, materiaalin valinta, lämpöhaasteet ja tulevaisuuden kehitystrendit. Se tarjoaa myös käytännön ohjeita insinööreille, OEM-ostajille ja järjestelmäsuunnittelijoille, jotka etsivät luotettavia lämmönhallintaratkaisuja.
Mikrotermosähköisillä jäähdyttimillä varustetut kokoonpanot ovat kompakteja lämmönhallintajärjestelmiä, jotka on suunniteltu säätämään tarkasti erittäin herkkien elektronisten ja optisten komponenttien lämpötilaa. Nämä kokoonpanot yhdistävät tyypillisesti mikrotermosähköiset moduulit, jäähdytyslevyt, anturit, lämpörajapintamateriaalit ja elektroniset ohjauspiirit yhdeksi kompaktiksi paketiksi.
Toisin kuin perinteiset kompressoreihin ja kylmäaineisiin perustuvat jäähdytysjärjestelmät, lämpösähköiset jäähdyttimet käyttävät Peltier-ilmiötä lämmön siirtämiseen laitteen toiselta puolelta toiselle, kun sähkövirta kulkee puolijohdemateriaalien läpi.
Mikrotermosähköiset jäähdytyskokoonpanot ovat erityisen arvokkaita sovelluksissa, joissa:
Nämä järjestelmät on yleensä integroitu infrapuna-antureihin, laserdiodeihin, CCD-kameroihin, biolääketieteellisiin instrumentteihin, ilmailuilmaisimiin ja optisiin viestintälaitteisiin.
Mikrotermosähköisten jäähdyttimien toimintaperiaate on lämpösähköinen vaikutus. Kun tasavirta kulkee puolijohdeliitosten läpi, lämpö imeytyy toiselta puolelta ja vapautuu toiselta puolelta.
Kylmä puoli jäähdyttää kohdekomponenttia, kun taas kuuma puoli haihduttaa lämpöä jäähdytyselementin tai lämpölevittimen kautta.
| Komponentti | Toiminto |
|---|---|
| Lämpösähköinen moduuli | Siirtää lämpöä sähkövirran avulla |
| Jäähdytyselementti | Haihduttaa lämpöä kuumalta puolelta |
| Lämpötila-anturi | Valvoo järjestelmän lämpötilaa |
| Ohjainpiiri | Säätelee jäähdytystehoa |
| Lämpöliitäntämateriaali | Parantaa lämmönsiirron tehokkuutta |
Koska jäähdytysvastetta ohjataan sähköisesti, näillä kokoonpanoilla voidaan saavuttaa erittäin tarkka lämpötilan säätö celsiusasteen murto-osissa.
Mikrotermosähköiset jäähdytyskokoonpanot tarjoavat useita etuja, joita perinteiset jäähdytysmenetelmät eivät usein pysty saavuttamaan.
Micro TEC -kokoonpanot ovat erittäin kompakteja, joten ne soveltuvat kannettavaan elektroniikkaan, pienikokoisiin antureihin ja rajoittuneisiin laitteisiin.
Nämä kokoonpanot tarjoavat erittäin vakaan lämpötilan säädön, mikä on välttämätöntä ilmaisimen tarkkuuden ja optisen vakauden kannalta.
Kompressorien tai mekaanisten komponenttien puuttuminen vähentää tärinää, melua ja huoltotarvetta.
Mikrotermosähköiset järjestelmät voivat säätää lämpötilaa nopeasti dynaamisten käyttöolosuhteiden perusteella.
Lisäetuja ovat järjestelmän pidentynyt käyttöikä, pienemmät ylläpitokustannukset, pienemmät kontaminaatioriskit ja luotettava toiminta ankarissa ympäristöolosuhteissa.
Mikrotermosähköisillä jäähdyttimillä varustettuja kokoonpanoja käytetään laajalti aloilla, jotka ovat riippuvaisia lämpötarkkuudesta ja vakaista käyttöolosuhteista.
| Teollisuus | Tyypilliset sovellukset |
|---|---|
| Lääketieteelliset laitteet | PCR-järjestelmät, kuvantamisdetektorit, biosensorit |
| Fotoniikka | Laserdiodit, optiset lähetin-vastaanottimet |
| Puolustus ja ilmailu | Infrapunakuvaus, pimeänäköjärjestelmät |
| Tieteellinen tutkimus | Tarkkuusilmaisimet ja analyyttiset instrumentit |
| Tietoliikenne | Kuituoptiset lähetysmoduulit |
| Teollisuusautomaatio | Erittäin tarkat anturit ja tarkastusjärjestelmät |
Pienoistetun elektroniikan ja kehittyneiden optisten järjestelmien kasvava kysyntä edistää edelleen lämpösähköisten jäähdytyskokoonpanojen nopeaa käyttöönottoa maailmanlaajuisesti.
Tehokas lämpösähköinen jäähdytyskokoonpano yhdistää useita suunniteltuja elementtejä integroiduksi ratkaisuksi.
Kokoonpanon kokonaissuunnittelun on tasapainotettava jäähdytystehokkuutta, lämpövastusta, sähkönkulutusta ja fyysisiä kokorajoituksia.
Huolellinen järjestelmän integrointi auttaa välttämään lämpövuotoja, kondensaatiota ja suorituskyvyn epävakautta.
Oikean mikrotermosähköisen jäähdytyskokoonpanon valinta edellyttää useiden lämpö- ja toimintatekijöiden arviointia.
Insinöörien tulee arvioida huolellisesti:
Väärä valinta voi johtaa riittämättömään jäähdytykseen, lämmön epävakauteen, kondensaatiovaurioon tai liialliseen virrankulutukseen.
Erittäin herkissä ilmaisinsovelluksissa räätälöidyt kokoonpanot tarjoavat usein paremman suorituskyvyn kuin tavalliset valmiit moduulit, koska ne optimoivat lämpöreitit ja minimoivat mekaanisen rasituksen.
Vaikka mikrolämpösähköiset kokoonpanot tarjoavat poikkeuksellista tarkkuutta, useisiin teknisiin haasteisiin on vastattava.
Kun lämpötila laskee ympäristön kastepistetason alapuolelle, kosteutta voi tiivistyä ja se voi vahingoittaa herkkää elektroniikkaa.
Lämmön tehokas poistaminen kuumalta puolelta on kriittistä. Huono lämmönpoisto heikentää jäähdytystehoa ja voi ylikuumentua järjestelmä.
Toistuvat lämmitys- ja jäähdytysjaksot voivat aiheuttaa mekaanista rasitusta juotosliitoksissa ja puolijohdemateriaaleissa.
Mikrotermosähköiset jäähdyttimet eivät aina ole yhtä energiatehokkaita kuin kompressoripohjaiset järjestelmät suurille jäähdytyskuormille. Oikea järjestelmän optimointi on välttämätöntä.
Edistyksellinen lämpösimulaatio ja huolellinen kokoonpanosuunnittelu auttavat minimoimaan nämä riskit ja parantamaan pitkän aikavälin luotettavuutta.
Materiaalivalinnalla on tärkeä rooli lämpösähköisten jäähdytyskokoonpanojen tehokkuudessa ja kestävyydessä.
| Materiaali | Tarkoitus |
|---|---|
| Vismutti Telluride | Korkea lämpösähköinen hyötysuhde |
| Alumiininitridi | Erinomainen lämmönjohtavuus ja eristys |
| Kupari | Tehokas lämmönsiirto |
| Keraamiset alustat | Sähköeristys ja rakenteellinen vakaus |
| Grafiittilämpötyynyt | Parannettu käyttöliittymän lämmönjohtavuus |
Nykyaikainen materiaalitekniikka parantaa edelleen jäähdytystehokkuutta, miniatyrisointikykyä ja pitkäkestoista kestävyyttä.
| Ominaisuus | Mikrotermosähköinen jäähdytys | Perinteinen kompressorijäähdytys |
|---|---|---|
| Melu | Hiljainen | Mekaanista melua esiintyy |
| Tärinä | Ei mitään | Mahdollinen tärinä |
| Koko | Kompakti | Suuremmat järjestelmät |
| Tarkkuus | Erittäin korkea | Kohtalainen |
| Huolto | Matala | Korkeampi |
| Kylmäaineet | Ei vaadita | Pakollinen |
Kompakteissa, erittäin tarkoissa järjestelmissä lämpösähköiset kokoonpanot tarjoavat usein erinomaisen suorituskyvyn huolimatta jonkin verran alhaisemmasta suuren mittakaavan jäähdytystehokkuudesta.
Mikrotermosähköisten jäähdytyskokoonpanojen tulevaisuus liittyy vahvasti edistykseen pienoiselektroniikassa, tekoälyjärjestelmissä, ilmailu-avaruusinstrumenteissa ja seuraavan sukupolven optisissa viestintätekniikoissa.
Nousevia trendejä ovat mm.
Kun tarkkuuselektroniikka kehittyy jatkuvasti, lämpöstabiilisuusvaatimukset tulevat entistä vaativammiksi, mikä lisää entisestään kehittyneiden mikrolämpösähköisten kokoonpanojen merkitystä.
Kyllä. Järjestelmän suunnittelusta ja lämpökuormasta riippuen monet lämpösähköiset kokoonpanot voivat saavuttaa lämpötilan alle 0 °C.
Kyllä. Koska ne eivät sisällä liikkuvia osia, ne tarjoavat usein erinomaisen pitkän aikavälin luotettavuuden vähäisellä huollolla.
Lääketieteellinen kuvantaminen, ilmailu, fotoniikka, tietoliikenne, teollisuusautomaatio ja tieteellinen instrumentointi ovat kaikki vahvasti riippuvaisia tarkasta lämpösähköisestä jäähdytyksestä.
Täysin. Monet valmistajat tarjoavat mukautettuja jäähdytyskokoonpanoja, jotka on optimoitu tiettyjä lämpökuormia, mittoja, ympäristöolosuhteita ja integrointivaatimuksia varten.
Jäähdytyselementin suorituskyky on erittäin tärkeä, koska tehoton lämmönpoisto voi heikentää jäähdytystehokkuutta ja järjestelmän yleistä vakautta dramaattisesti.
Mikrotermosähköisillä jäähdyttimillä varustetuista kokoonpanoista on tullut korvaamaton tekniikka nykyaikaisille tarkkuuselektroniikan ja lämmönhallintajärjestelmille. Niiden kompakti rakenne, tärinätön toiminta, tarkka lämpötilan säätö ja pitkä käyttöikä tekevät niistä ihanteellisia vaativiin sovelluksiin useilla teollisuudenaloilla.
Teknologian edistyessä kohti suurempaa integrointitiheyttä ja suurempaa lämpöherkkyyttä, ammattimaisesti suunnitelluilla lämpösähköisillä jäähdytyskokoonpanoilla on entistäkin tärkeämpi rooli suorituskyvyn vakauden ja laitteiden luotettavuuden ylläpitämisessä.
Fuzhou X-Meritan Technology Co., Ltd.on erikoistunut edistyneisiin mikrotermosähköisiin jäähdytysratkaisuihin, jotka on suunniteltu korkean suorituskyvyn ilmaisinjärjestelmiin, optisiin laitteisiin ja teollisiin tarkkuussovelluksiin. Laajan suunnitteluosaamisen ja räätälöityjen lämmönhallintaominaisuuksien ansiosta yritys auttaa globaaleja asiakkaita saavuttamaan luotettavan ja tehokkaan jäähdytystehon.
Ota yhteyttätänään keskustellaksemme räätälöidyistä kokoonpanoista mikrolämpösähköisillä jäähdyttimillä ilmaisimiin, optisiin järjestelmiin, lääketieteellisiin laitteisiin tai teollisuussovelluksiin.
