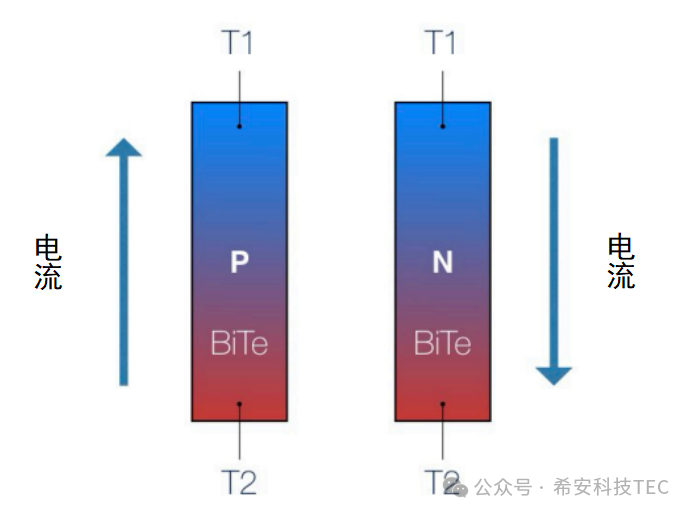

Ymmärtääksemme paremmin, kuinka TEC toimii, katsotaanpa ensin sen sisäistä rakennetta. TEC:n ydin on puolijohdetermopari (rae), joka on yleensä jaettu P-tyyppiin ja N-tyyppiin.
Kun tasavirta kulkee termoparin läpi, P-tyypin ja N-tyypin puolijohderakeet (P-tyyppi (seostettu kolmiarvoisilla elementeillä, kuten boorilla, joissa on reikiä) johtavat sähköä reikien läpi ja ne varautuvat positiivisesti; N-tyypin pari (seostettu viisiarvoisilla alkuaineilla, kuten fosforilla), joka johtaa sähköä elektronien avulla ja on negatiivisesti varautunut.
Kylmässä päässä kantajat hyppäävät alemmalta energiatasolta korkeammalle. Energiatason muutosprosessin aikana lämpö imeytyy, jolloin saadaan aikaan viilentävä vaikutus. Sillä välin, kun kantoaineet kuumassa päässä yhdistyvät, energiaa vapautuu, mikä johtaa eksotermiseen ilmiöön. Jos tasavirtaa johdetaan vastakkaiseen suuntaan, jäähdytysvaikutus muuttuu lämmittämiseksi.
PN-liitos muodostaa johtavan kerroksen läpi lämpöparin ja on TEC:n ydinrakennekomponentti. Yhdellä termoparilla voidaan myös suorittaa jäähdytys- tai lämmitystoiminnot päälle kytkemisen jälkeen.

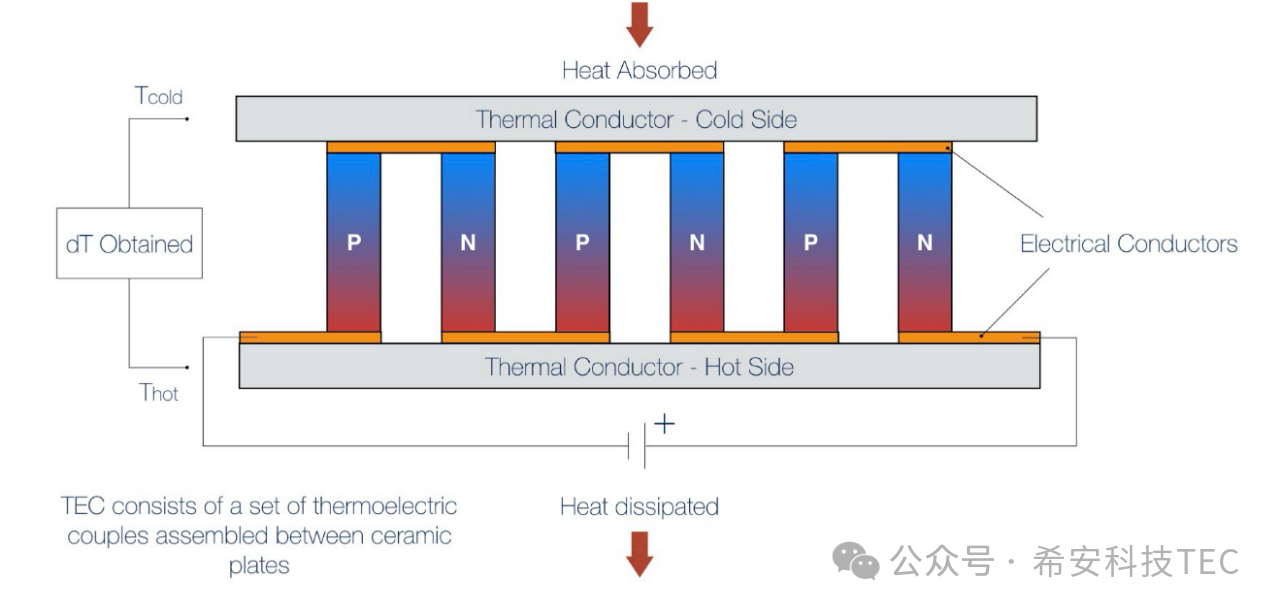

Termoparin molempiin päihin lisätään lämpöjohtimet seuraavan kuvan mukaisesti: muodostuu täydellinen TEC. Kun TEC on päällä, yläpinta absorboi lämpöä, jota kutsutaan kylmäksi pääksi, ja absorboitu lämpö on Q0. Alapinta vapauttaa lämpöä ja sitä kutsutaan kuumaksi pinnaksi, jolloin vapautuva lämpö on Q1 ； Q1= Q0+Qtec
Ylä- ja alapinnan välinen lämpötilaero lämmön imeytymisestä ja lämmön vapautumisesta on ΔT，ΔT=T1-T0
Päivittäisessä käytössä TEC koostuu yleensä useista PN-liitospareista. Suuremman jäähdytystehon tai lämpötilaeron saavuttamiseksi.
Artikkelin lukemisen jälkeen on aika kiinnittää huomiota tauluun uudelleen:
K: Mikä on suhde kylmässä päässä absorboidun lämmön Qc ja kuumassa päässä vapautuvan lämmön Qt välillä?
V: Qc=Qt-Qtec.
K: Miksi kylmät ja kuumat päät imevät ja vapauttavat lämpöä vastaavasti?
V: Kylmässä päässä kantajat hyppäävät alemmalta energiatasolta korkeammalle. Energiatason muutosprosessi imee lämpöä, jolloin saadaan aikaan viilentävä vaikutus. Sillä välin, kun kantoaineet kuumassa päässä yhdistyvät uudelleen, ne vapauttavat energiaa, mikä johtaa eksotermiseen ilmiöön.
